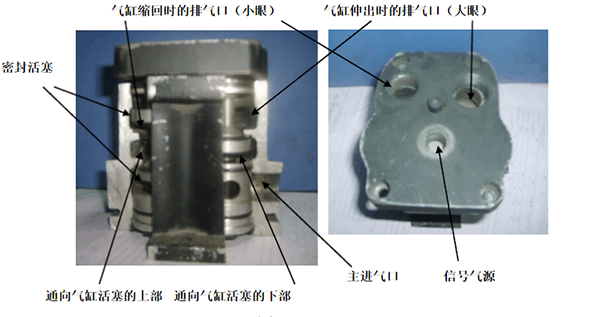

打殼氣缸上的高溫閥的剖視如下圖，主進氣口是常供氣源進口，信號氣源主要是管控制高溫閥動作，它通氣達到一定壓力后會推動兩活塞，活塞同時推動閥芯動作，使其達到氣路在高溫閥體內部進行切換。當高溫閥的主進氣口接通氣源后，信號氣源無氣源信號，這時高溫閥右側的閥芯上的上密封把通常大口的排口堵住，左側的閥芯下活塞的上密封把進入氣缸活塞上部氣室進口堵住，這時氣源由高溫閥右側的氣缸下氣室進口進入到氣缸的下部，對其進行充氣，向上推動氣缸的活塞，氣缸上氣室的氣體由高溫閥的左側部分的上氣室進口進入高溫閥，由高溫閥的小眼排氣口排出，在這個過程中，可以看出，如果不打殼時，高溫閥大口漏氣，一定是高溫閥右側閥芯的上密封壞，如果是小眼漏氣，則有兩種可能，一是打殼氣缸體內的活塞內漏，一般漏氣會很��；二是高溫閥左側的閥芯下活塞的上密封；所以當出現小眼漏氣時，可更換高溫閥試一下，看故障點在什么位置。當高溫閥的主進氣口接通氣源后，信號氣源有氣源信號時，這時高溫閥右側的閥芯上的下密封把通向氣缸下氣室的進氣口堵住，同時把下氣室的進氣口切換通向高溫閥的大眼排氣口，高溫閥左側的閥芯在動作活塞的推動向下移動，上密活塞的下密封把氣缸活塞上部氣室進口通向高溫閥小眼排氣口堵住，同時下密封活塞上密封打開進入氣缸活塞上部氣室進口，這時氣源由高溫閥左側的氣缸上氣室進口進入到氣缸的上部，對其進行充氣，向下推動氣缸的活塞，氣缸下氣室的氣體由高溫閥的右側部分的下氣室進口進入高溫閥，由高溫閥的大眼排氣口排出，在這個過程中，可以看出，如果在打殼時，高溫閥小眼排氣口漏氣，是高溫閥左側閥芯上密封活塞的下密封壞，如果是氣缸動作到位后小眼漏氣，是高溫閥右側閥芯密封活塞的下密封壞，如果在打殼時出現喘動，說明是高溫閥的推動活塞壞。
